Impiego

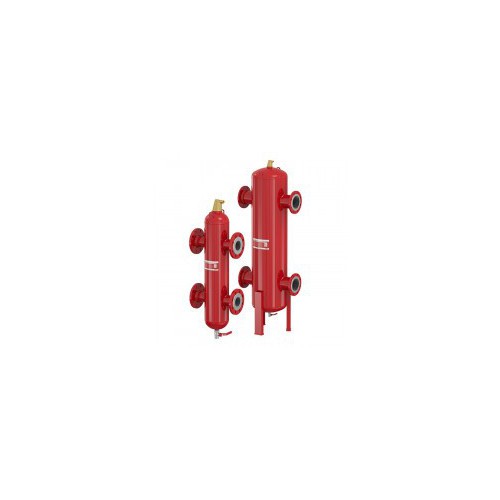

Il separatore idraulico FlexBalance Plus consente di disaccoppiare il circuito primario dal circuito secondario senza interferire con i sistemi di regolazione. Il separatore consente di equilibrare le correnti dell’impianto evitando di sovraccaricare le pompe. Inoltre, è dotato di gabbie contenente anelli PALL per svolgere le funzioni di disareazione e separazione delle impurità. I modelli FlexBalance dal DN 150, sono provvisti di serie di appoggi a pavimento.
Dotato di connessione portatermometro con attacco G1/2".
Dati tecnici
Attacco: flangiato EN 1092-1 PN16
Materiale:acciaio
Verniciatura:epossidica rossa RAL 3002
Pressione minima di esercizio: 0,2 bar
Pressione massima di esercizio: 10 bar
Temperatura minima di esercizio: -10°C (263 K)
Temperatura massima di esercizio: 120°C (393 K)
Max volume glicole: 50%
Max velocità di flusso: 2,0 m/s circuito primario 1,2 m/s circuito secondario
Dispositivo disareatore: Flexvent Super
Certificazioni
Certificato CE 0045 in accordo alle direttive EU sui dispositivi a pressione 97/23/EC.
Separatore idraulico conforme a VDMA 24770
| Tipo DN | A [mm] | B [mm] | C [mm] | E [mm] | H [mm] | I [mm] | Capacità [kW] | Portata [m3/h] |
|---|---|---|---|---|---|---|---|---|
| 50 | 400 | 350 | 950 | 88 | 154 | - | 100 - 200 | 5 - 15 |
| 65 | 400 | 350 | 950 | 88 | 154 | - | 180 - 330 | 10 - 17 |
| 80 | 625 | 470 | 1265 | 135 | 188 | - | 300 - 450 | 15 - 30 |
| 100 | 625 | 470 | 1265 | 135 | 188 | - | 400 - 770 | 25 - 55 |
| 125 | 830 | 635 | 1767 | 180 | 213 | - | 700 - 1150 | 35 - 80 |
| 150 | 1040 | 774 | 2175 | 225 | 237 | 645 | 1000 - 1750 | 55 - 120 |
| 200 | 1400 | 1000 | 2895 | 300 | 277 | 825 | 1500 - 2800 | 90 - 200 |
| 250 | 1850 | 1220 | 3646 | 400 | 325 | 977 | 2500 - 4500 | 110 - 350 |
| 300 | 1850 | 1220 | 3646 | 400 | 369 | 977 | 4200 - 6400 | 150 - 500 |
| 350 | 2325 | 1580 | 4525 | 500 | 398 | 1177 | 6000 - 7700 | 200 - 600 |
| 400 | 2700 | 1870 | 5115 | 600 | 432 | 1285 | 7000 - 10000 | 250 - 800 |
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 28480 | DN 50 | 43.50 | 1 | Richiedi informazioni | |
| 28481 | DN 65 | 43.50 | 1 | Richiedi informazioni | |
| 28482 | DN 80 | 57 | 1 | Richiedi informazioni | |
| 28483 | DN 100 | 79.50 | 1 | Richiedi informazioni | |
| 28485 | DN 150 | 229.50 | 1 | Richiedi informazioni | |
| 28486 | DN 200 | 342 | 1 | Richiedi informazioni | |
| 28487 | DN 250 | 675 | 1 | Richiedi informazioni | |
| 28484 | DN 125 | 100 | 1 | Richiedi informazioni | |
| 28488 | DN 300 | 765 | 1 | Richiedi informazioni |
