Applicazione

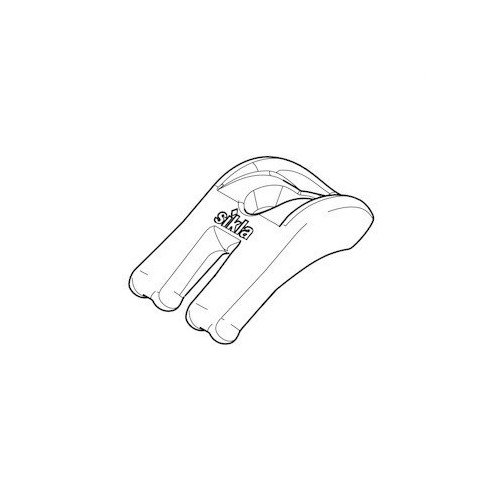

Il morsetto di serraggio ad uso universale con piastra d'appoggio SPA 5P AU è un elemento di ancoraggio versatile fornito di serie con una speciale piastra di appoggio (AU) progettato per connettere in modo sicuro ai componenti strutturali.
Si applica in coppia per il fissaggio bilaterale di traverse per tubazioni, reti di canali, passerelle portacavi e apparecchiature direttamente su travi in acciaio.
L'aggiunta della piastra di appoggio garantisce un montaggio perfettamente ortogonale della vite, prevenendo scivolamenti o pericolose sollecitazioni a flessione e assicura il mantenimento di una forza di precarico continua e costante nel tempo.
Installazione
L'installazione è semplice e intuitiva: il dispositivo si posiziona appoggiando i due piedini sul profilo da fissare, mentre il nasello superiore poggia direttamente sulla flangia della trave in acciaio.
Il sistema viene poi serrato bloccando saldamente il tutto tramite l'inserimento di un bullone esagonale passante, completato da rondella e dado nella parte inferiore.
Per un corretto montaggio, è necessario determinare la lunghezza minima della vite richiesta (L min).
Le specifiche variano in base alla configurazione:
Configurazione A
Bullone esagonale passante con artiglio di fissaggio
M12: L min= a + b + 49mm
M16: L min= a + b + 59mm
Configurazione B
Utilizzo di vite con testa a martello HZ
M12: L min = b + 55mm
M16: L min = b + 65mm
Dati Tecnici
Materiale: acciaio finitura HCP.
| Tipo | coppia e angolo di serraggio aggiuntivo [Nm] | max carico permesso (tensione) [kN] | max carico permesso (taglio) [kN] |
| M12 | 60 | 16,2 | 3,7 |
| M16 | 140 | 19,5 | 4,2 |
I valori di carico indicati presuppongono l'utilizzo di viti esagonali standard con classe di resistenza strutturale 8.8.
| Tipo | Range di serraggio (b) | B | L | D |
| M12 | 1 -30 mm | 44mm | 60mm | 13mm |
| M16 | 4 -40 mm | 48mm | 72mm | 17mm |
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 115034 | M12 AU | 0.24 | 20 | Richiedi informazioni | |
| 115035 | M16 AU | 0.24 | 20 | Richiedi informazioni |
