ANGOLARE UNIVERSALE SG
Impiego

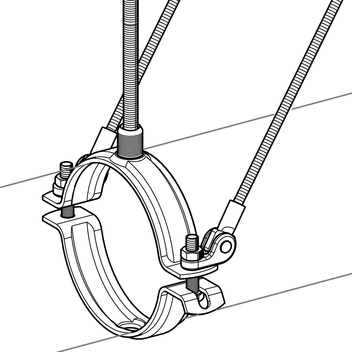

L'angolare universale SG è attaccato direttamente alla flangia del collare per realizzare controventature regolabili.
Può essere ruotato radialmente di 180° attorno al bullone di fissaggio del collare.
Montaggio
L'angolare universale viene fissato direttamente con le viti in dotazione con il collare.
Dati tecnici
Materiale occhiello: acciaio, zincato elettroliticamente
Materiale giunto: ghisa malleabile, zincato elettroliticamente
Combinazione angolare SG / collare idoneo
SG M10-11:
Stabil D-3G (133-140 fino a 167-173)
Stabil D-A (76-81 fino a 124-129)
Stabil RB-A (13-18 fino a 45-49)
SG M12-13:
Stabil D-3G (176-184 fino a 310-316)
Stabil D-A (133-140 fino a 297-303)
Stabil RB-A (57-61 fino a 214-220)
Stabil D-M16 (218-227 fino a 271-277)
SG M16-17:
Stabil D-A (316-324 fino a 513-521)
Stabil RB-A (248-254 fino a 603-610)
|
Tipo |
Angolo α |
Carico ammissibile [kN] |
ø D [mm] |
B [mm] |
L [mm] |
|
SG M10-11 |
0 - 45° |
15 |
11 |
20 |
52 |
|
|
90° |
5 |
|
|
|
|
SG M10-13 |
0 - 45° |
15 |
13 |
22 |
54 |
|
|
90° |
6 |
|
|
|
|
SG M10-17 |
0 - 45° |
15 |
17 |
27 |
59.5 |
|
|
90° |
7 |
|
|
|
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 115044 | SG M10 | 0.10 | 25 | Richiedi informazioni | |
| 115045 | SG M12 | 0.10 | 25 | Richiedi informazioni | |
| 115046 | SG M16 | 0.10 | 25 | Richiedi informazioni |
