Impiego

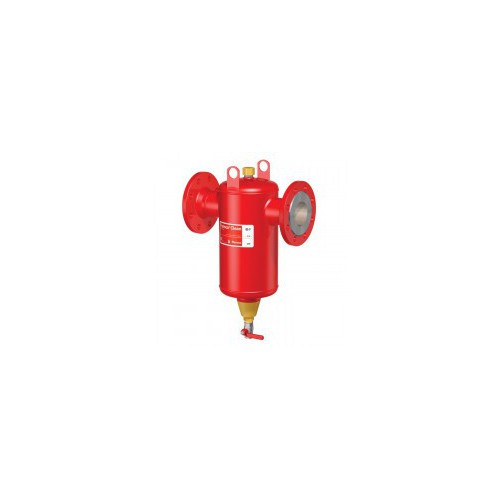

Separatore di impurità con attacco flangiato o a saldare: viene impiegato sia negli impianti di riscaldamento che in quelli di refrigerazione. Le impurità presenti nel flusso d’acqua urtano i numerosi anelli PALL all’interno del Flamco Clean e precipitano sul fondo. Attraverso il rubinetto di scolo montato in basso possono poi essere espulsi dal sistema. In questo modo si eliminano le perdite di capacità dovute ad intasamento del circuito.
Il Flamco Clean riduce al minimo la caduta di pressione ed aumenta la durata dei componenti. Inoltre, è di facile manutenzione: è sufficiente scaricare regolarmente i fanghi che vi si sono accumulati. Le impurità depositatesi sulle pareti possono sempre essere eliminate con il raschietto interno, azionato dalla rotazione del rubinetto a sfera posto sul fondo. Flamco Clean deve essere installato con tubazione in posizione orizzontale.
Dati tecnici
Attacco:flangiato o a saldare
Temperatura massima d’esercizio:120 °C
Temperatura minima d’esercizio:-10 °C
Pressione max di esercizio: 10,0 bar (g)
Max volume glicole:50%
Max velocità di flusso:1,5 m/s
Materiale corpo:in acciaio saldato EN/ISO S235JRG2, equivalente a ASTM A181 class 60.
Spessore delle pareti: >10mm.
Rivestimento esterno: 2 parti di vernice (RAL 3002), > 45µm.
| Tipo | Capacità [L] | DN | Ø [mm] | B [mm] | E [mm] | H [mm] |
|---|---|---|---|---|---|---|
| Flamco Clean F 50 | 8 | 50 | 60,3 | 350 | 135 | 517 |
| Flamco Clean F 65 | 8 | 65 | 76,1 | 350 | 135 | 517 |
| Flamco Clean F 80 | 25 | 80 | 88,9 | 470 | 180 | 651 |
| Flamco Clean F 100 | 25 | 100 | 114,3 | 470 | 180 | 651 |
| Flamco Clean F 125 | 59 | 125 | 139,7 | 635 | 225 | 780 |
| Flamco Clean F 150 | 60 | 150 | 168,3 | 635 | 230 | 780 |
| Flamco Clean F 200 | 123 | 200 | 219,1 | 774 | 300 | 1013 |
Certificazioni
Certificato CE 0045 in accordo alle direttive EU sui dispositivi a pressione 97/23/EC.
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 28188 | DN 50 | 13.94 | 1 | Richiedi informazioni | |
| 28190 | DN 80 | 23.78 | 1 | Richiedi informazioni | |
| 28191 | DN 100 | 26.18 | 1 | Richiedi informazioni | |
| 28192 | DN 125 | 81.60 | 1 | Richiedi informazioni | |
| 28193 | DN 150 | 86 | 1 | Richiedi informazioni | |
| 28194 | DN 200 | 123 | 1 | Richiedi informazioni | |
| 28189 | DN 65 | 14.94 | 1 | Richiedi informazioni |
