Impiego

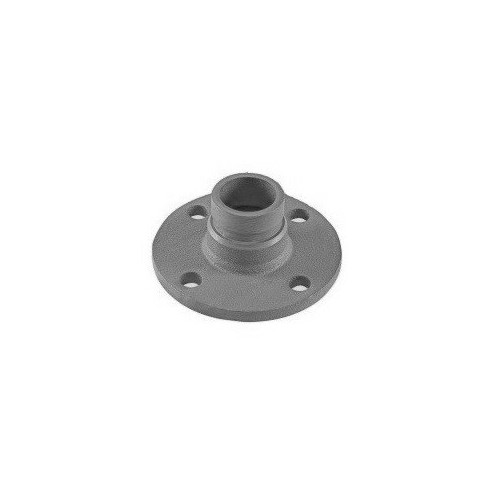

Tronchetto scanalato con flangia in accordo a UNI EN 1092-1 PN 16.
Dati tecnici
Pressione di esercizio: 16 bar.
Materiale:
- Trattamento superficiale: Verniciato colore rosso RAL 3000.
- Corpo: In ghisa sferoidale ASTM A536 e GB I 348-88.
| Tipo [DN] | Ø est. tubazione [pollici] | Ø est. tubazione [mm] | Nr. fori | Ø fori [mm] | Do [mm] | L [mm] |
| 50 | 2" | 60,3 | 4 | 18 | 125 | 65 |
| 65 | 2" 1/2 | 76,1 | 4 | 18 | 145 | 65 |
| 80 | 3" | 88,9 | 8 | 18 | 160 | 65 |
| 100 | 4" | 114,3 | 8 | 18 | 180 | 70 |
| 125 | 5" | 139,7 | 8 | 18 | 210 | 70 |
| 150 | 6" | 168,3 | 8 | 22 | 240 | 70 |
| 200 | 8" | 219,1 | 12 | 22 | 295 | 80 |
| 250 | 10" | 273 | 12 | 25 | 335 | 85 |
| 300 | 12" | 323,9 | 12 | 25 | 410 | 90 |
Certificato
FM, UL.
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 2278PN16060Z | 60,3 mm 2" | 2 | 20 | Richiedi informazioni | |
| 2278PN16076Z | 76,1 mm 2''½ | 2.49 | 16 | Richiedi informazioni | |
| 2278PN16089Z | 88,9 mm 3" | 2.55 | 15 | Richiedi informazioni | |
| 2278PN16114Z | 114,3 mm 4'' | 3.83 | 9 | Richiedi informazioni | |
| 2278PN16139Z | 139,7 mm 5" | 5.17 | 7 | Richiedi informazioni | |
| 2278PN16168Z | 168,3 mm 6'' | 6.85 | 6 | Richiedi informazioni | |
| 2278PN16219Z | 219,1 mm 8'' | 10.25 | 2 | Richiedi informazioni | |
| 2278PN16273Z | 273,0 mm 10'' | 15.50 | 2 | Richiedi informazioni |
