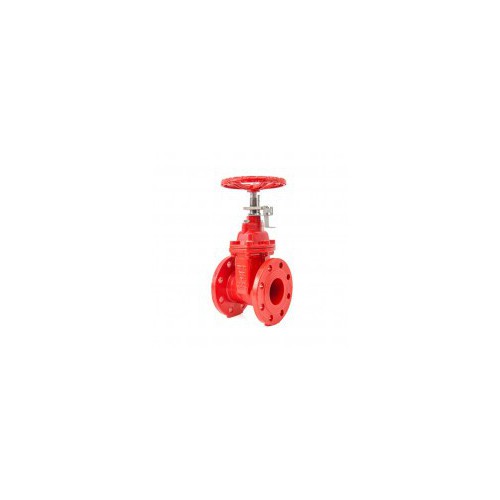

SARACINESCA FLANGIATA NRS PN16
Impiego
Saracinesca flangiata a vite interna (NRS) con volantino di manovra. Idonea per installazioni in orizzontale o verticale, dotata di indicatore di apertura/chiusura.
Dati tecnici
Attacchi: Flangiati DIN-EN 1092-2 PN16
Temperatura di esercizio: da 0°C a +80°C
Rivestimento superficiale: vernice epossidica rossa RAL 3000

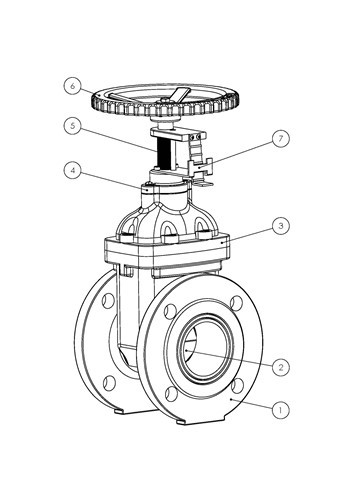

| n | Descrizione | Materiale |
| 1 | Corpo valvola | Ghisa |
| 2 | Disco | Ghisa + EPDM |
| 3 | Coperchio | Ghisa |
| 4 | Gland | Ghisa |
| 5 | Stelo | Acciaio Inox |
| 6 | Volantino | Ghisa |
| 7 | Indicator | Acciaio Inox |
| Tipo | Dimensioni |
|||
| Ø | mm | L | H | M |
| 2" | DN 50 | 150 | 282 | 180 |
| 2 ½" | DN 65 | 170 | 290 | 180 |
| 3" | DN 80 | 180 | 331 | 200 |
| 4" | DN 100 | 190 | 366 | 254 |
| 5" | DN 125 | 200 | 447 | 280 |
| 6" | DN 150 | 210 | 490 | 305 |
| 8" | DN 200 | 230 | 560 | 350 |
| 10" | DN 250 | 250 | 706 | 450 |
| 12" | DN 300 | 270 | 802 | 450 |
Certificazioni
Standard di riferimento EN 558-1
Approvato FM, UL, VdS e Gost.
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 849605 | DN 65 | 14 | - | Richiedi informazioni | |
| 849608 | DN 125 | 23 | - | Richiedi informazioni | |
| 849609 | DN 150 | 24 | - | Richiedi informazioni | |
| 849611 | DN 200 PN16 | 25 | - | Richiedi informazioni | |
| 849704 | DN 50 | 10.30 | 1 | Richiedi informazioni | |
| 849705 | DN 65 | 12.30 | 1 | Richiedi informazioni | |
| 849706 | DN 80 | 16.30 | 1 | Richiedi informazioni | |
| 849707 | DN 100 | 21.10 | 1 | Richiedi informazioni | |
| 849708 | DN 125 | 32.40 | 1 | Richiedi informazioni | |
| 849709 | DN 150 | 42.30 | 1 | Richiedi informazioni | |
| 849711 | DN 200 | 57.30 | 1 | Richiedi informazioni | |
| 849713 | DN 250 | 105.50 | 1 | Richiedi informazioni | |
| 849716 | DN 300 | 169.20 | 1 | Richiedi informazioni | |
| 849723 | Switch | 0.30 | 1 | Richiedi informazioni |
