Fornitura

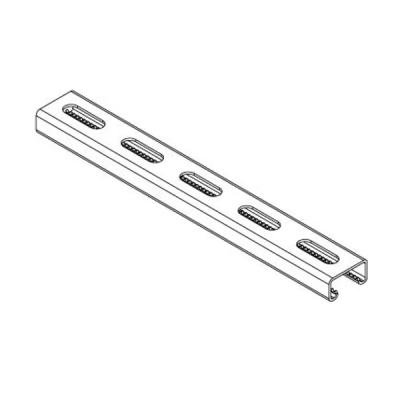

I profilati doppi (sistema con base 41) sono uniti mediante ribattitura.
O profilati sono disponibile in verghe da 3 o 6 m. Profilati di lunghezza da 2m o tagliati a misura sono disponibili su richiesta.
Montaggio
In caso di necessità si possono costruire dei profilati doppi direttamente in cantiere unendo due profili singoli:
- con le asole tipo 2: utilizzare bulloni M8 x 16
- con le asole tipo 3 e 4: utilizzare il morsetto di accoppiamento KL 1
Attenzione: i profilati devono essere fissati tra loro ogni 250 mm comprese le parti terminali.
Tutti i profilati con base 41 sono dentellati nella parte interna e sono compatibili con i prodotti della nostra gamma: dadi a martello HZ, piastre di sostegno WBD, morsetti TCS 1, Pressix 41 etc.
Dati tecnici
Materiale: Versione acciaio 1.0350, (ST 37.2) zincatura a caldo Sendzimir secondo la normative DIN EN 10327.
Profilo 41/21/2,0
E' stato considerato il peso proprio delle asole e dei canali.
σ max ≤ 160 N / mm2
f ≤ L / 200
Profilo 41/21/2,0D
E' stato considerato il peso proprio delle asole e dei canali.
σ max ≤ 160 N / mm2
f ≤ L / 200
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 173837C | PROFILATO 41/21/1,50 - 2 MT | 1.15 | - | Richiedi informazioni | |
| 178202C | PROFILATO 41/21/1,50 - 3 MT | 1.04 | - | Richiedi informazioni | |
| 193671C | PROFILATO 41/21/1,80 - 3 MT | 1.28 | 150 | Richiedi informazioni | |
| 193686C | PROFILATO 41/21/2,00 - 2 MT | 1.30 | 100 | Richiedi informazioni | |
| 193693C | PROFILATO 41/21/2,0 - 3 MT | 1.28 | 150 | Richiedi informazioni | |
| 193709C | PROFILATO 41/21/2,0 - 6 m | 1.28 | 300 | Richiedi informazioni | |
| 193693CN | PROFILATO 41/21/2,00 - 3 MT | 1.28 | 150 | Richiedi informazioni | |
| 193709CN | PROFILATO 41/21/2,00 - 6 MT | 1.28 | 300 | Richiedi informazioni | |
| 193712C | PROFILATO 41/21/2,50 - 3 MT | 1.85 | 576 | Richiedi informazioni | |
| 193714C | PROFILATO 41/21/2,50 - 6 MT | 1.85 | 576 | Richiedi informazioni | |
| 193815C | PROFILATO 41/21/2,00 - 6 MT DOPPIO | 3.94 | 120 | Richiedi informazioni |
