Impiego

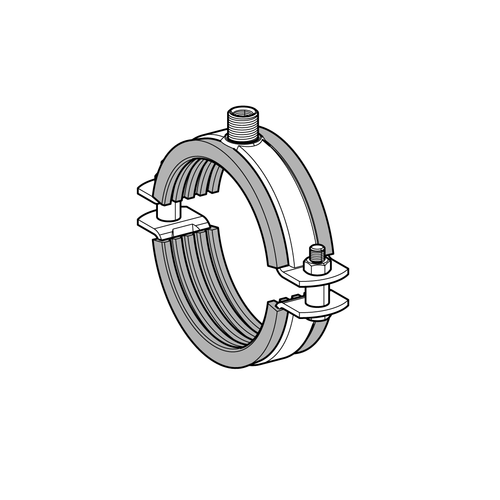

Collare scorrevole per il fissaggio di tubazioni in materiale plastico. Idoneo per installazioni a soffitto e a pavimento, nonché per il fissaggio disaccoppiato acusticamente delle tubazioni, anche in presenza di requisiti di isolamento acustico conformi alla norma DIN 4109.
Fornitura
Collare per tubi in due metà, completo di inserto elastomerico profilato, inserito e ulteriormente incollato.
Dotato di dado di connessione tipo 3G passante e saldato.
Viteria di serraggio e distanziali preassemblati con sistema anti-smarrimento.
Tipi 125–160: forniti con dadi esagonali separati
Tipi Top 200 e Top 250: dotati di dadi quadrati saldati sulla seconda metà del collare
Dati tecnici
Carico massimo ammissibile (trazione):
DN 125–160: 2,0 kN
Top 200–250: 2,0 kN
Materiali e caratteristiche
Collare: acciaio zincato galvanicamente
Distanziale: acciaio zincato galvanicamente
Inserto fonoisolante: SBR/EPDM, colore beige
Prestazioni:
Attenuazione acustica: < 18 dB(A)
Campo di temperatura: da -40°C a +110°C
Durezza: 55 ±5 Shore
Allungamento a rottura: 300%
Resistenza a trazione: 3 N/mm²
Comportamento al fuoco:
Classe B2 secondo DIN 4102, non gocciolante
Durabilità:
Resistente agli agenti atmosferici, all’invecchiamento e all’ozono secondo DIN 53508 e DIN 53509
| Tipo | Sezione (mm) | Attacco filettato | B (mm) | Peso (kg) | Confezione |
| 125 | 40 × 4,0 | 1/2" / M16 / M10 | 210 | 1 | 10 |
| 140 | 40 × 4,0 | 1/2" / M16 / M10 | 235 | 1,08 | 10 |
| 160 | 40 × 4,0 | 1/2" / M16 / M10 | 243 | 1,16 | 10 |
| Top 200 | 40 × 4,0 | 1/2" / M16 / M10 | 287 | 1,33 | 10 |
| Top 250 | 40 × 4,0 | 1/2" / M16 / M10 | 344 | 1,64 | 10 |
| Codice | Nome | Peso | Numero di pezzi | ||
|---|---|---|---|---|---|
| 802130 | STABIL D-3G K CON GOMMA 125 MM | 1 | 10 | Richiedi informazioni | |
| 802131 | STABIL D-3G K CON GOMMA 140 MM | 1.08 | 10 | Richiedi informazioni | |
| 802132 | STABIL D-3G K CON GOMMA 160 MM | 1.16 | 10 | Richiedi informazioni | |
| 169547 | STABIL D-3G K CON GOMMA 200 MM | 1.33 | 10 | Richiedi informazioni | |
| 117539 | STABIL D-3G K CON GOMMA 250 MM | 1.64 | 10 | Richiedi informazioni |
