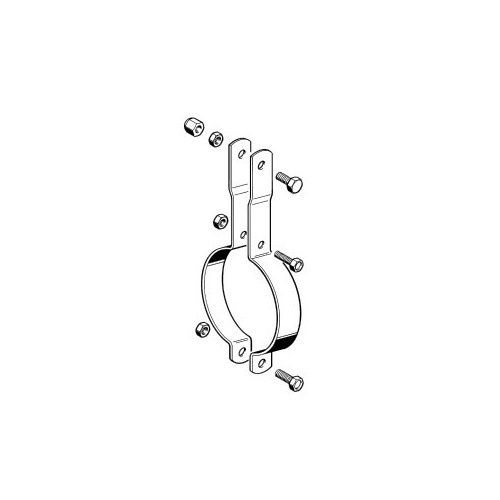

STABIL C LK

STABIL C LK

Download PDF
Richiedi informazioni

Impiego

Viene utilizzato per installazioni industriali nello staffaggio pensile, a norma DIN 3567 tipo C. La sezione della fascetta metallica rispetta le norme VdS.

Dati tecnici

Materiale: acciaio St 37, zincato elettroliticamente.
Bulloni e dadi esagonali M 10, classe di acciaio 8.8, montati.

DN Ø [mm] Sez. fascetta
b x s [mm]		 L [mm] a [mm] L1 [mm] L2 [mm] L3 [mm] Max carico
sicur. [kN]
15 22 25 x 3 81 7 22 17 25 10
20 27 25 x 3 84 7 22 17 25 10
25 34 25 x 3 87 7 22 17 25 10
32 43 25 x 3 92 7 22 17 25 10
40 50 40 x 3 95 7 22 17 25 15
50 62 40 x 3 111 7 22 17 25 15
65 78 40 x 3 134 7 22 17 25 15
80 91 40 x 3 156 7 22 17 30 15
100 116 40 x 4 188 7 22 17 30 15
125 148 40 x 4 204 7 22 17 30 15
150 173 40 x 4 217 7 22 17 30 15
200 225 40 x 4 243 7 22 17 30 15





DN Ø esterno del tubo [mm] Peso [kg]
15 21,3 0,27
20 26,9 0,3
25 33,7 0,31
32 42,4 0,3
40 48,3 0,44
50 60,3 0,51
65 76,1 0,56
80 88,9 0,65
100 114,3 0,78
125 139,7 1,08
150 168,3 1,18
200 219,1 1,39
STABIL C LK
Codice Nome Peso Numero di pezzi
113103 22 - ½'' 0.45 25 Richiedi informazioni
113104 27 - ¾'' 0.48 25 Richiedi informazioni
113105 34 - 1'' 0.54 25 Richiedi informazioni
113106 44 - 1 ¼'' 0.57 25 Richiedi informazioni
113107 49 - 1 ½'' 0.58 25 Richiedi informazioni
113108 61 - 2'' 0.98 10 Richiedi informazioni
113109 77 - 2 ½'' 1.17 10 Richiedi informazioni
113110 89 - 3'' 1.24 10 Richiedi informazioni
113111 115 - 4'' 1.83 10 Richiedi informazioni
113112 140 - 5'' 1.98 10 Richiedi informazioni
113113 169 - 6'' 2.16 1 Richiedi informazioni
113114 220 - 8'' 3.74 1 Richiedi informazioni
113115 273 - 10'' 5.24 1 Richiedi informazioni
113116 324 - 12'' 5.84 1 Richiedi informazioni
113018 PIASTRA HPA M12-2 0.20 10 Richiedi informazioni
113019 PIASTRA HPA M16-2 0.20 10 Richiedi informazioni
113919 SUPPORTO REGOLABILE LKV M10 0.32 10 Richiedi informazioni
113920 SUPPORTO REGOLABILE LKV M12 0.70 10 Richiedi informazioni
113921 SUPPORTO REGOLABILE LKV M16 1.10 10 Richiedi informazioni
