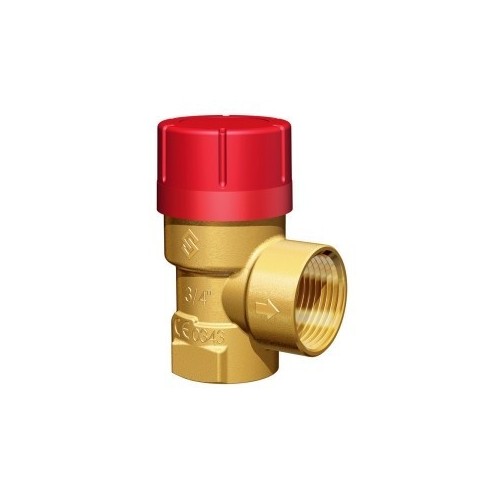

VALVOLA DI SICUREZZA PRESCOR

VALVOLA DI SICUREZZA PRESCOR

Download PDF
Richiedi informazioni

Impiego

Le valvole di sicurezza Prescor sono impiegate per la protezione contro le sovrappressioni negli impianti di riscaldamento o raffreddamento centrale a circuito chiuso. Il tipo di valvola Prescor da impiegare dev’essere scelto in modo che la potenza riportata sulla valvola sia maggiore della potenza nominale della caldaia.



Dati tecnici

Materiale corpo: ottone
Manopola: materiale sintetico antiurto
Molla: acciaio resistente all’invecchiamento per evitare che la pressione di taratura possa variare con l’andare del tempo.

Pressione nominale PN 16
Pressione di taratura: vedi tabella
Temperatura massima d’esercizio: 120 °C
Temperatura minima d’esercizio: -10 °C
Max volume glicole: 50%



Certificazioni

Marchiato CE in accordo alle direttiva PED sui dispositivi a pressione 97/23/EC.

TipoPressione di taratura [bar]A ["]B ["]C [mm]D [mm]F [mm]G [mm]Capacità [kW]Conf. [pezzi]Articolo nr.
Prescor 1/2 3 1/2 F 1/2 F 68,7 47,2 21,5 28,5 125 50 27665
Prescor 1/2 M 3 1/2 M 1/2 F 81,2 47,2 19 28,5 125 50 27675
Prescor 1/2 4 1/2 F 1/2 F 68,7 47,2 21,5 28,5 155 50 27606
Prescor 3/4 2,5 3/4 F 3/4 F 70,9 49,2 23,5 30,5 150 50 27026
Prescor 3/4 3 3/4 F 3/4 F 70,9 49,2 23,5 30,5 165 50 27025
Prescor 3/4 4 3/4 F 3/4 F 70,9 49,2 23,5 30,5 200 50 27028
Prescor 1 3 1 F 1 1/4 F 101 73,2 36 47 395 16 27045
Prescor 1 3,5 1 F 1 1/4 F 101 73,2 36 47 445 16 27047
Prescor 1 4 1 F 1 1/4 F 101 73,2 36 47 485 16 27040
Prescor 1 5 1 F 1 1/4 F 101 73,2 36 47 580 16 27049
Prescor 1 1/4 3 1 1/4 F 1 1/2 F 109 73,5 41 47 580 16 27056
Prescor 1 1/4 4 1 1/4 F 1 1/2 F 109 73,5 41 47 710 16 27037
Prescor 1 1/4 5 1 1/4 F 1 1/2 F 109 73,5 41 47 845 16 27039
Codice Nome Peso Numero di pezzi
27025 3/4''F × 3/4'' 3,0 bar 0.16 50 Richiedi informazioni
27026 3/4''F × 3/4'' 2,5 bar 0.15 50 Richiedi informazioni
27028 3/4''F × 3/4'' 4,0 bar 0.16 50 Richiedi informazioni
27037 1 1/4''F × 1 1/2'' 4,0 bar 0.56 16 Richiedi informazioni
27039 1 1/4''F × 1 1/2'' 5,0 bar 0.55 16 Richiedi informazioni
27040 1''F × 1 1/4'' 4,0 bar 0.47 16 Richiedi informazioni
27045 1''F × 1 1/4'' 3,0 bar 0.48 16 Richiedi informazioni
27047 1''F × 1 1/4'' 3,5 bar 0.47 16 Richiedi informazioni
27049 1''F × 1 1/4'' 5,0 bar 0.47 16 Richiedi informazioni
27606 1/2''F × 1/2'' 4,0 bar 0.14 50 Richiedi informazioni
27056 1 1/4''F × 1 1/2'' 3,0 bar 0.55 16 Richiedi informazioni
27665 1/2''F × 1/2'' 3,0 bar 0.13 50 Richiedi informazioni
27675 1/2''M × 1/2'' 3,0 bar 0.16 50 Richiedi informazioni
