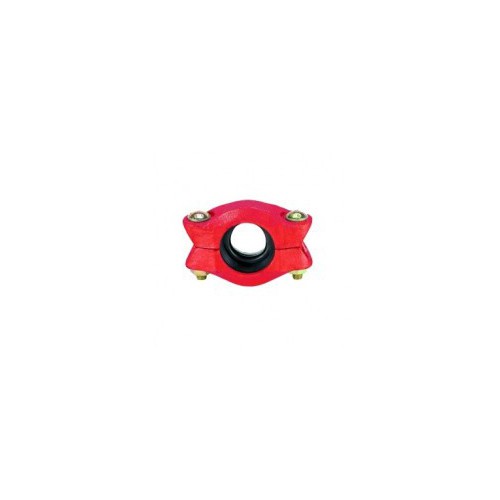

GIUNTO RIDOTTO 240

Impiego

Giunto ridotto di collegamento per tubi scanalati in acciaio di diverso diametro. Consigliato per la giunzione di tubazioni, per impianti termico/sanitari, per impianti antincendio sprinkler.



Dati tecnici

Pressione di esercizio: 20 bar.

Temperatura d’esercizio -34°C +110°C con guarnizioni in EPDM.



Materiale:

- Corpo: ghisa a grafite sferoidale a norma ASTM A536 e ISO 1083.

- Trattamento superficiale: verniciatura elettroforetica colore rosso RAL 3000.

- Guarnizione: in EPDM tipo E conforme a ISO 6182, FM 1920 e UL 213.

- Bulloni: bulloni temperati, a testa tonda, con colletto ovale. Dadi serie pesante in acciaio al carbonio a norma ASTM A183.



Ø est. tubo [mm] Max carico ammissibile [N] Bulloni Coppia serraggio consigliata [Nm] Coppia serraggio max [Nm] Diam. [mm] L [mm] H [mm]
60,3 x 48,3 7139 2-M10x60 40 60 87 124 47
76,1 x 60,3 11371 2-M10x65 45 68 104 138 47
88,9 x 60,3 15518 2-M12x70 75 110 117 161 47
88,9 x 76,1 15518 2-M12x70 75 110 117 161 47
114,3 x 60,3 25652 2-M12x85 80 120 148 191 51
114,3 x 76,1 25652 2-M12x85 80 120 148 191 51
114,3 x 88,9 25652 2-M12x85 80 120 148 191 51
139,7 x 114,3 38319 2-M16x100 150 220 166 230 51
168,3 x 114,3 55616 2-M16x100 160 240 204 265 55
219,1 x 168,3 94257 2-M20x110 260 360 257 334 64



Certificazioni

UL



GIUNTO RIDOTTO 240
GIUNTO RIDOTTO 240
Codice Nome Peso Numero di pezzi
240060034 60,3× 33,7 mm 2''×1'' 0.70 32 Richiedi informazioni
240060048 60,3× 48,3 mm 2''×1 ½'' 0.83 32 Richiedi informazioni
240076060 76,1× 60,3 mm 2 ½''×2'' 1.14 27 Richiedi informazioni
240089060 88,9× 60,3 mm 3''×2'' 1.10 20 Richiedi informazioni
240089076 88,9× 76,1 mm 3''×2 ½'' 1.60 20 Richiedi informazioni
240114060 114,3× 60,3 mm 4''×2'' 2.10 18 Richiedi informazioni
240114076 114,3× 76,1 mm 4''×2 ½'' 2.10 18 Richiedi informazioni
240114089 114,3× 88,9 mm 4''×3'' 2.20 18 Richiedi informazioni
240139114 139,7×114,3 mm 5''×4'' 3.67 15 Richiedi informazioni
240168114 168,3×114,3 mm 6''×4'' 3.50 12 Richiedi informazioni
240168139 168,3×139,7 mm 6''×5'' 3.50 12 Richiedi informazioni
240219168 219,1×168,3 mm 8''×6'' 6.93 12 Richiedi informazioni
