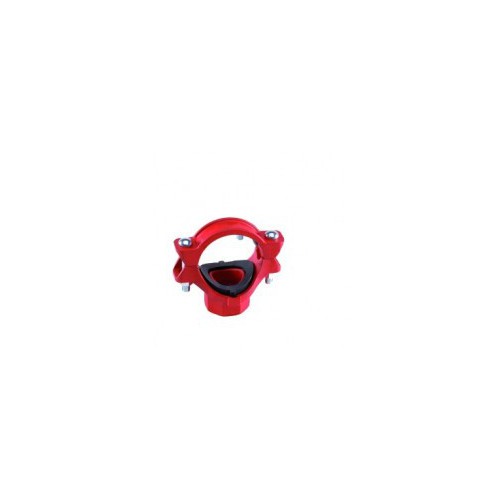

DERIVAZIONE A STAFFA FILETTATA 72P

DERIVAZIONE A STAFFA FILETTATA 72P

Download PDF
Richiedi informazioni

Impiego

Derivazione con raccordo filettato.

Dati tecnici

Filettatura "BSPT"
Pressione di esercizio: 20 bar.
Temperatura d’esercizio -34°C +110°C con guarnizioni in EPDM.
Caratteristiche costruttive
Corpo: ghisa a grafite sferoidale a norma ASTM A536 e ISO 1083.
Trattamento superficiale: verniciatura elettroforetica colore rosso RAL 3000
Guarnizione: in EPDM
Bulloni: bulloni temperati, a testa tonda, con colletto ovale.
Dadi serie pesante in acciaio al carbonio a norma ASTM A183

Tipo Bulloni Ø [mm] L [mm] K [mm] H [mm] Ø foro [mm]
2" x 1" 1/4 2-M10x55 74 118 56 72 46
2" x 1" 1/2 2-M10x55 74 110 56 72 46
2" 1/2 x 1" 1/4 2-M10x55 96 126 65 83 46
2" 1/2 x 1" 1/2 2-M10x55 102 144 70 83 54
3" x 1/2" 2-M10x55 106 138 73 79 38
3" x 3/4" 2-M10x55 106 138 73 79 38
3" x 1" 2-M10x55 106 138 73 79 38
3" x 1" 1/4 2-M10x55 106 138 73 83 46
3" x 1" 1/2 2-M10x55 106 138 73 94 54
3" x 2" 2-M10x55 106 138 73 100 64
4" x 1" 2-M12x65 134 180 85 78 38
4" x 1" 1/4 2-M12x65 134 180 85 85 46
4" x 1" 1/2 2-M12x65 134 180 85 94 54
4" x 2" 2-M12x65 134 180 90 98 64
4" x 2" 1/2 2-M12x65 134 180 93 121 79
5" x 1" 2-M12x75 168 220 107 77 38
5" x 1" 1/4 2-M12x75 168 220 107 83 46
5" x 1" 1/2 2-M12x75 168 220 107 92 54
5" x 2" 2-M12x75 168 220 107 97 64
5" x 2" 1/2 2-M12x75 168 220 107 112 79
5" x 3" 2-M12x75 168 220 107 122 92
6" x 1" 2-M12x75 198 247 120 77 38
6" x 1" 1/4 2-M12x75 198 247 120 82 46
6" x 1" 1/2 2-M12x75 198 247 120 92 54
6" x 2" 2-M12x75 198 247 120 98 64
6" x 2" 1/2 2-M12x75 198 247 120 121 79
6" x 3" 2-M12x75 198 247 120 134 92



Certificazioni

FM, UL, CE e utilizzo acqua potabile.



Codice Nome Peso Numero di pezzi
