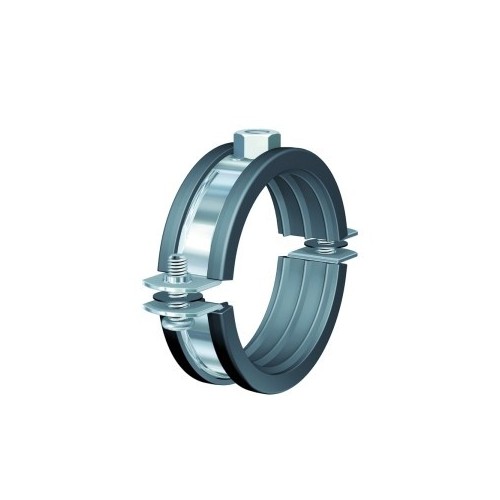

Impiego
Per le installazioni negli impianti civili e industriali, per montaggio verticale o orizzontale. Adatto per tutti i tipi di tubi, applicazione a parete o a soffitto.
Dati tecnici
Materiale:
- Collare: acciaio zincato elettroliticamente;
- Attacco: M8/M10;
- Temperatura d’esercizio: da -40°C a 120°C;
- Insonorizzazione: 17 dB (A) secondo ISO 3822-1
| Tipo | Ø est. [mm] | Ø est. [pollici] | A [mm] | B [mm] | C [mm] | Dimensione fascetta [mm] | Carico ammissibile [kN] |
| BSI 15 - 19 | 15 - 19 | 3/8" | 62 | 18 | 16 | 20 x 1,5 | 1,00 |
| BSI 20 - 25 | 20 - 25 | 1/2" | 69 | 21 | 16 | 20 x 1,5 | 1,00 |
| BSI 26 - 30 | 26 - 30 | 3/4" | 74 | 23 | 16 | 20 x 1,5 | 1,00 |
| BSI 32 - 36 | 32 - 36 | 1" | 81 | 26 | 16 | 20 x 1,5 | 1,00 |
| BSI 38 - 43 | 38 - 43 | 1 1/4" | 87 | 30 | 16 | 20 x 1,5 | 1,00 |
| BSI 44 - 49 | 44 - 49 | 1 1/2" | 94 | 33 | 16 | 20 x 1,5 | 1,00 |
| BSI 56 - 61 | 56 - 61 | 2" | 106 | 39 | 16 | 20 x 1,5 | 1,00 |
| BSI 75 - 80 | 75 - 80 | 2 1/2" | 128 | 48 | 16 | 20 x 2,0 | 1,30 |
| BSI 87 - 92 | 87 - 92 | 3" | 141 | 54 | 16 | 20 x 2,0 | 1,30 |
| BSI 108 - 116 | 108 - 116 | 4" | 170 | 65 | 16 | 20 x 2,5 | 2,15 |
| BSI 131 - 141 | 131 - 141 | 5" | 195 | 77 | 16 | 20 x 2,5 | 2,15 |
| BSI 165 - 169 | 165 - 169 | 6" | 226 | 91 | 16 | 20 x 2,5 | 2,15 |
| BSI 210 - 220 | 210 - 220 | 8" | 274 | 117 | 16 | 20 x 3,0 | 3,00 |
| Code | Name | Weight | Number of pieces | ||
|---|---|---|---|---|---|
| 39001 | 15- 19 mm 3/8'' | 0.07 | 50 | Information request | |
| 39002 | 20- 25 mm ½'' | 0.08 | 50 | Information request | |
| 39007 | 50- 55 mm | 0.12 | 50 | Information request | |
| 39008 | 56- 61 mm 2'' | 0.13 | 50 | Information request | |
| 39011 | 75- 80 mm 2 ½'' | 0.18 | 50 | Information request | |
| 39013 | 87- 92 mm 3'' | 0.21 | 50 | Information request | |
| 39017 | 133-141 mm 5'' | 0.34 | - | Information request | |
| 39022 | 210-220 mm 8'' | 0.55 | - | Information request |
