Impiego
Consentono la sospensione in cascata di più tubi. La scelta del ponte di collegamento adatto nei singoli casi specifici dipende esclusivamente dal Ø della barra filettata che sorregge il collare superiore.
Quando la barra di sostegno del collare inferiore è di Ø diverso da quella dei collari superiori, è necessario impiegare organi di accoppiamento KSM2 o KSM3.
La sospensione in cascata di più tubi di diverso Ø va effettuata, dall’alto verso il basso, in ordine decrescente di Ø.
Confezione

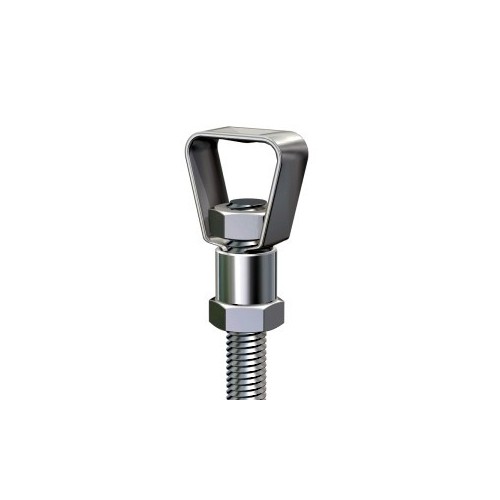

Il ponte di collegamento è composto dai seguenti elementi:
- 1 fascetta
- 1 manicotto
- 2 dadi esagonali
Dati tecnici
Materiale: acciaio zincato elettroliticamente.
| Tipo | Collare superiore [mm] | Filettatura barra filettata D [mm] | A [mm] | Max carico di sicurezza [kN] |
| BO 6 | BK 6 | M 6 | 37 | 1,5 |
| BO12 | BK12 | M12 | 56 | 5 |
| Code | Name | Weight | Number of pieces | ||
|---|---|---|---|---|---|
| 80201 | BO 6 | 0.01 | 25 | Information request | |
| 80204 | BO12 | 0.07 | 25 | Information request |
